Насосная станция котельной — это не два насоса у стены, а гидравлический узел, от которого зависят расход через котлы, ИТП и устойчивость горелок. Компания «АСТ» монтирует и налаживает такие станции на промышленных объектах; ниже — какие схемы работают, зачем резерв и какие ошибки привязки чаще всего привозят бригаду уже после пуска. Разговор идёт про промышленный контур, а не про бытовую станцию водоснабжения частного дома.
Ошибка в насосной редко выглядит как «насос не включился». Чаще котлы недополучают расход, горелки тактуют, теплообменники шумят, а ИТП «дерётся» с сетевыми насосами котельной. Поэтому компания «АСТ» считает насосную частью тепловой схемы, а не отдельной закупкой агрегатов.
Зачем котельной отдельная насосная
В маломощных установках циркуляцию иногда закрывают насосы в обвязке котла. На промышленной схеме контуров несколько: котловой, сетевой, горячее водоснабжение, подпитка, иногда технологический. Монтаж насосной станции позволяет развести эти контуры, поставить резерв, частотное регулирование и нормальную автоматику, не превращая котельный зал в паутину, где непонятно, кто кого подпирает.
Компания «АСТ» стыкует насосную с монтажом котельной и с монтажом ИТП, если тепловой пункт — отдельное помещение. Иначе каждый подрядчик считает напор от своей фланцы, а в сумме нет ни расхода, ни запаса на кавитацию. Гидравлику нужно считать целиком — от котла до самого дальнего потребителя.
Отдельная станция удобнее и в сервисе. Агрегат можно вывести в ремонт, не разбирая обвязку котла. Резерв стоит рядом, а не «где-то на складе». Для эксплуатирующей организации это разница между плановой заменой и остановкой тепла.
Типовые схемы и резервирование
Рабочие решения, которые компания «АСТ» закладывает чаще всего, простые по смыслу и жёсткие по исполнению.

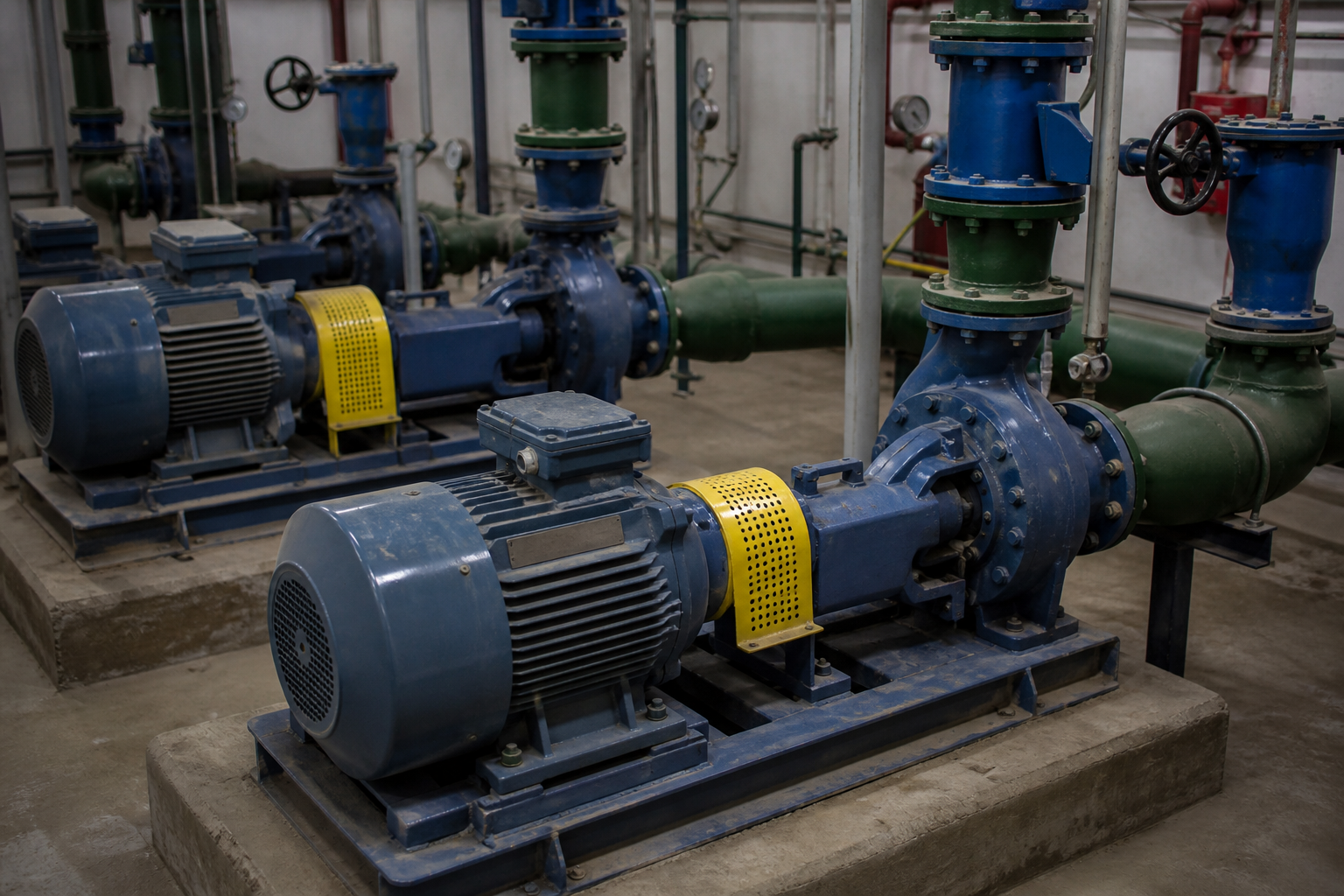

- Котловой контур: рабочий плюс резерв, одинаковые характеристики, обратные клапаны, чтобы резерв не крутился вспять.

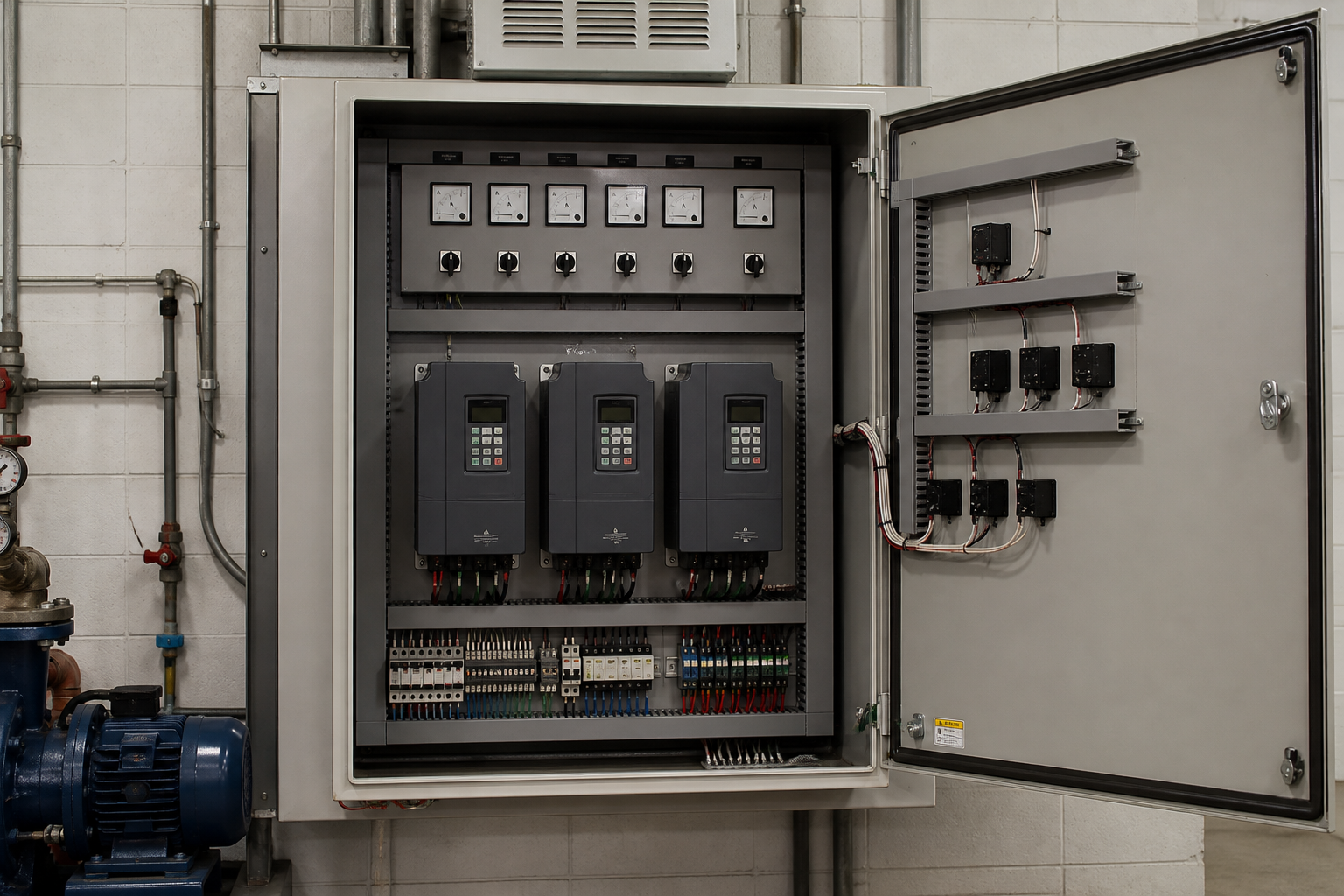

- Сетевой контур: пара насосов с частотным приводом по датчику перепада или температуры обратки.
- Подпитка: отдельная группа с обратным клапаном и учётом, иначе тихая утечка маскируется под нормальный режим.
- Повысительная станция на площадке — если здание или цех сидят выше котельной по геодезии.
Резерв на бумаге бесполезен, если резервный насос не прокручивается по графику и стоит с закрытой задвижкой без бирки. Компания «АСТ» вносит проворот и проверку автоматического ввода резерва в обслуживание котельной. Иначе зимой «резерв» оказывается прикипевшим.
Типичные ошибки привязки
Перед пуском компания «АСТ» считает характеристику сети, а не ставит «как в соседнем цехе». После монтажа — наладка: направление вращения, заполнение, удаление воздуха, уставки частотников, проверка защит по сухому ходу и перегреву. Ниже — ошибки, из-за которых станцию переделывают.
- Слишком короткое всасывание, колено сразу на фланце насоса — кавитация и шум, который лечат заменой агрегата.
- Разные насосы в паре «рабочий / резерв» — резерв не вытягивает режим, ввод резерва бессмыслен.
- Нет грязевиков и сетчатых фильтров — станция живёт до первого шлама после ремонта сетей.
- Частотный привод без учёта минимального расхода через котёл — автоматика бережёт электричество и убивает теплообменник котла.
- Датчики давления на удобной трубе, а не в расчётных точках — диспетчер видит чужой контур.
- Игнор гидравлики ИТП: сетевые насосы котельной дублируют насосы теплового пункта и дерутся по напору.
Ещё одна ошибка — экономия на основании и виброизоляции. Насос на слабом полу даёт шум в цех и разбивает торцевые уплотнения. Компания «АСТ» закладывает раму, анкеры и вставки сразу, а не «потом, если будет гудеть».
Связь с автоматизацией и сезоном
Насосная без понятной сигнализации — слепая зона. Имеет смысл вывести состояния групп в диспетчеризацию котельной: рабочий, резерв, авария, ток, частота. Перед отопительным сезоном отдельно проверяются подшипники, торцевые уплотнения, обратные клапаны и кабели. Это дешевле внезапной замены в январе.
Если станция питает не только котельную, но и наружную сеть, компания «АСТ» заранее согласует границы ответственности: кто отвечает за колодец, кто за задвижку на вводе. Иначе при аварии два журнала и ни одного хозяина. На объектах с несколькими очередями это особенно важно: насосная первой очереди часто тянет ещё и «временно» вторую — до перегруза.
Перед сезоном отдельный короткий прогон резерва обязателен. Компания «АСТ» не считает станцию готовой, если резервный насос не выходил на рабочую точку хотя бы в рамках обхода. Подшипник, который «постоит до зимы», обычно отказывает в первый мороз. Это дешевле проверить в сентябре, чем собирать ЗИП в январе. Если станция новая, в первый месяц после пуска смотрят ток, температуру подшипников и характер шума — это дешевле внеплановой замены агрегата.
Заключение
Монтаж насосной станции в контуре котельной — это гидравлика, резерв и дисциплина датчиков. Компания «АСТ» проектирует обвязку, монтирует оборудование и налаживает режим так, чтобы котлы получали свой расход, а не то, что осталось после самого сильного насоса. Пришлите схему контуров и требуемый расход — предложим компоновку без лишних машин и без экономии на всасывании.
