Автоматизация котельной имеет смысл, когда диспетчер видит режим раньше, чем персонал успевает дойти до щита. Компания «АСТ» выстраивает контур «датчик — контроллер — мнемосхема — авария» на промышленных котельных так, чтобы смена работала по факту, а не по звонку «у нас что-то шумит». Ниже — что именно должен видеть диспетчер и какие отказы система закрывает раньше обхода.
На объектах без постоянного машиниста диспетчеризация — это не удобство, а условие безопасной эксплуатации. Но и на объектах со сменой архив событий снимает споры «кто что видел». Компания «АСТ» внедряет автоматизацию и диспетчеризацию и на новых котельных вместе с монтажом, и на действующих — поэтапно, без остановки тепла.
Чем диспетчеризация отличается от щита с лампочками
Щит автоматики котла отрабатывает защиты здесь и сейчас. Диспетчеризация добавляет историю, удалённый доступ, привязку насосов, ХВП, ИТП и газового тракта в одну картину. Компания «АСТ» не подменяет этим автоматику безопасности: защиты остаются локальными. Диспетчеризация их отображает и архивирует, но не обходит.
На практике эксплуатирующая организация получает мнемосхему котлов, насосов, температур и давлений; журнал событий и аварий с меткой времени; уведомления сменному инженеру по согласованному каналу; тренды для разбора — когда начал расти расход подпитки, когда уехала температура уходящих газов. Без трендов авария разбирается неделями. С трендами — за одну смену.
Важно не путать «поставили контроллер» и «система работает». Компания «АСТ» считает контур внедрённым только после пусконаладки, проверки каждого сигнала и обучения персонала. Шкаф, который никто не открывает и не понимает, — это не автоматизация, а ещё один ящик в зале.
Что диспетчер должен видеть в смене
Контур рабочий, если с экрана читается смысл, а не набор галочек опроса. Компания «АСТ» закладывает в мнемосхему котельной следующий минимум — его можно расширять, но нельзя урезать до «котёл включён / выключен».
- Состояние горелок и котлов: работа, стоп, авария, блокировка.

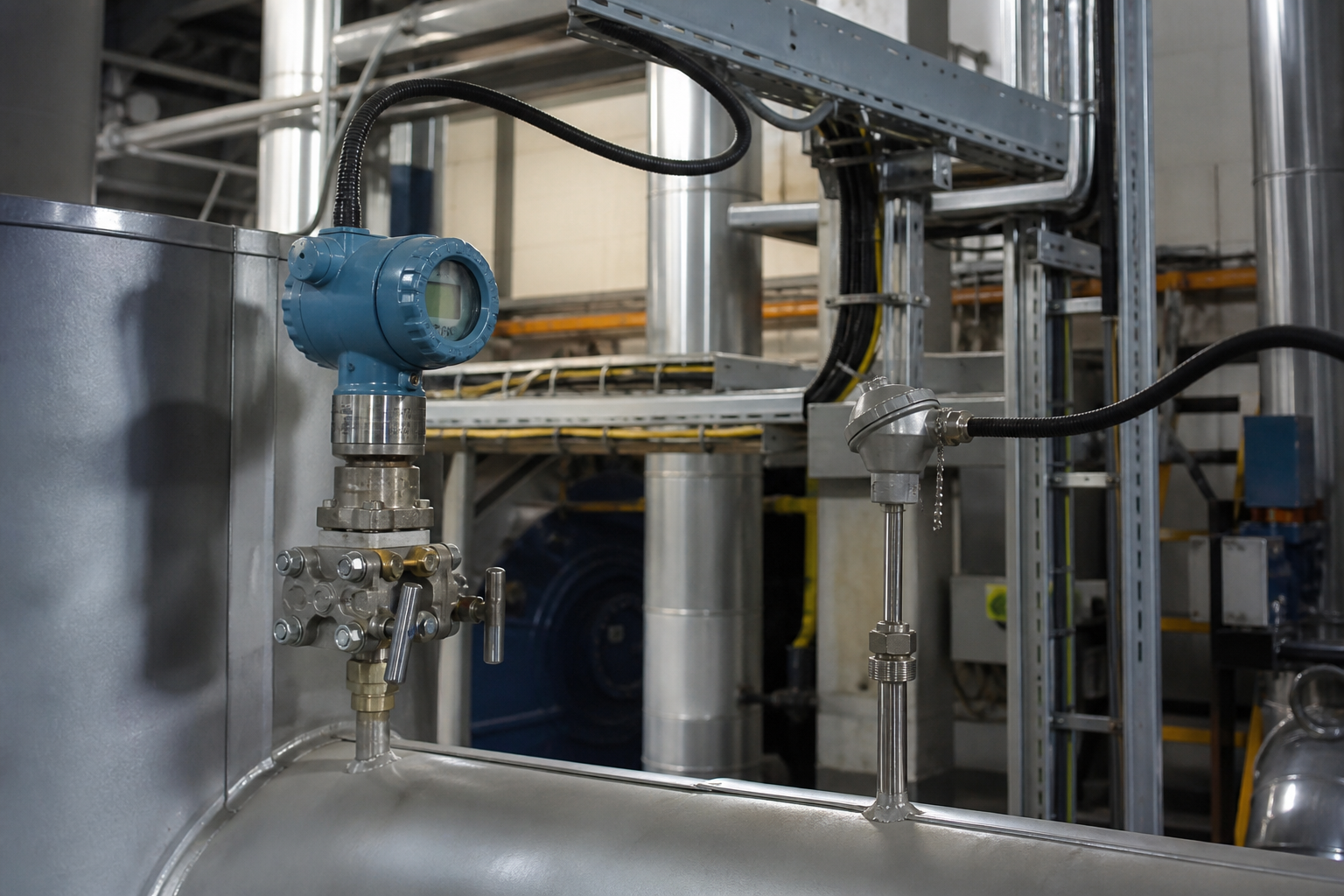

- Давление газа и воды, разрежение — с уставками и цветовой индикацией.
- Температуры контуров и уходящих газов.
- Насосные группы: рабочий и резерв, частотный привод, сухой ход.
- Сигналы контроля загазованности и факт отсечки.
- Расход подпитки и ключевые сигналы станции химводоподготовки.
- Состояние связи со шкафами: обрыв датчика не должен выглядеть как норма.
При этом компания «АСТ» всегда оставляет местное управление. Сеть падает — котёл должен остаться управляемым с щита. Удалёнка не имеет права быть единственной ручкой. Это же правило действует для арендных и модульных котельных: диспетчер на другом адресе не заменяет исправные местные защиты.
Какие отказы система закрывает раньше персонала
Обход раз в смену не ловит короткие события. Типовые случаи, которые на объектах компании «АСТ» сначала видит архив, а потом уже человек, повторяются из года в год.
- Подпитка капает ночами — признак утечки или неплотной арматуры.
- Частота пусков горелки растёт — грязь на электроде, давление газа, настройка.
- Температура уходящих газов ползёт вверх при той же нагрузке — загрязнение поверхностей, повод к чистке котлов или промывке.
- Насос в кавитации по тренду давления — до разрушения рабочего колеса.
- Ложные и истинные срабатывания СКЗ — чтобы не отключать датчик «чтобы не пищал».
Разбор аварии без архива превращается в спор смен. С архивом — в конкретный час, конкретный параметр, конкретный узел. Это же упрощает плановое обслуживание: дефектовка опирается на факты, а не на память машиниста. Компания «АСТ» на сервисе смотрит тренды до выезда — и часто уже знает, какой узел открывать.
Как компания «АСТ» внедряет контур

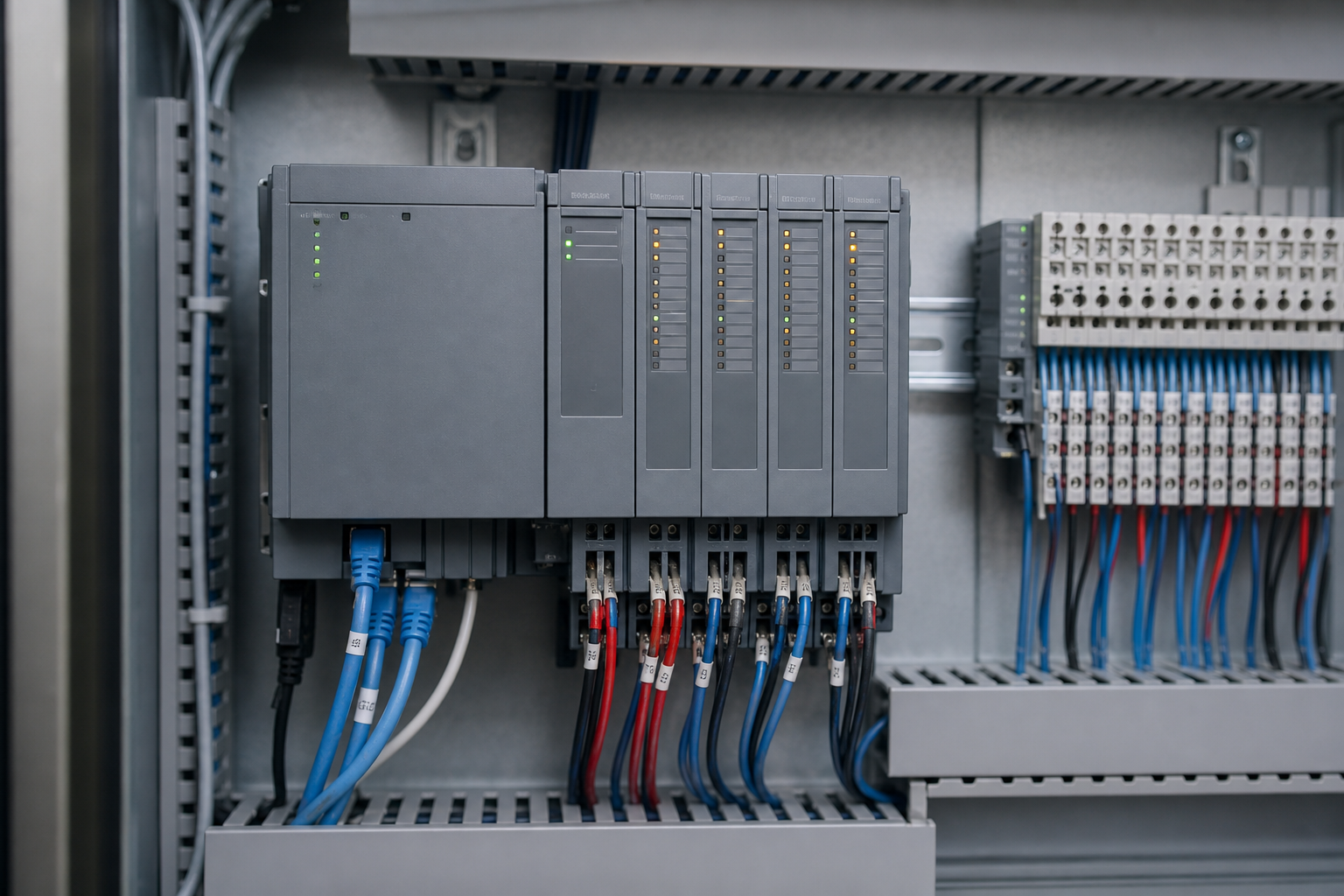

Сначала обследование: что уже есть в шкафах, какие датчики живые, какой канал связи на объекте. Затем проект или рабочая схема, монтаж шкафа, привязка входов-выходов, пусконаладка, обучение смены. На новых котельных автоматизация закладывается вместе с монтажом котельной. На действующих — без остановки тепла, поэтапно: сначала сбор сигналов, потом мнемосхема, потом уведомления.
После пуска логично сверить уставки с режимной картой. Диспетчер должен видеть тот режим, который наладчики зафиксировали как рабочий. Иначе экран показывает «всё зелёное», а котёл уже ушёл от карты. Компания «АСТ» сводит эти два контура: наладка задаёт цифры, автоматизация их держит в поле зрения смены.
Отдельно договариваются, кто реагирует на уведомление ночью и какой у него допуск. Система без регламента реакции превращается в ленту сообщений, которую все игнорируют. Это уже не инженерия, а привычка. Поэтому внедрение у компании «АСТ» заканчивается не скриншотом мнемосхемы, а понятным порядком действий персонала.
Заключение
Диспетчеризация котельной окупается не красивым экраном, а тем, что отказ ловится до аварии, а разбор аварии занимает часы, а не недели. Компания «АСТ» проектирует, монтирует и сопровождает такие контуры на промышленных объектах Москвы и области — с живыми защитами, понятной мнемосхемой и обученным персоналом заказчика. Если нужно понять, хватит ли существующих шкафов или пора ставить отдельный контроллер — инженер скажет это после осмотра, а не по фото «щита с лампочками».
